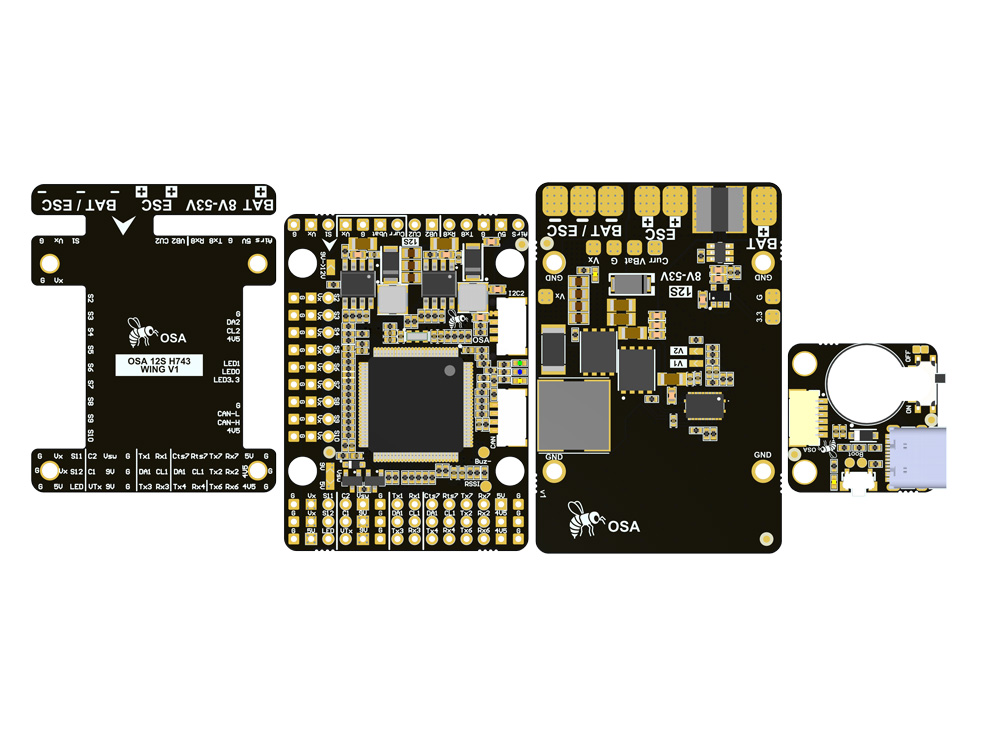

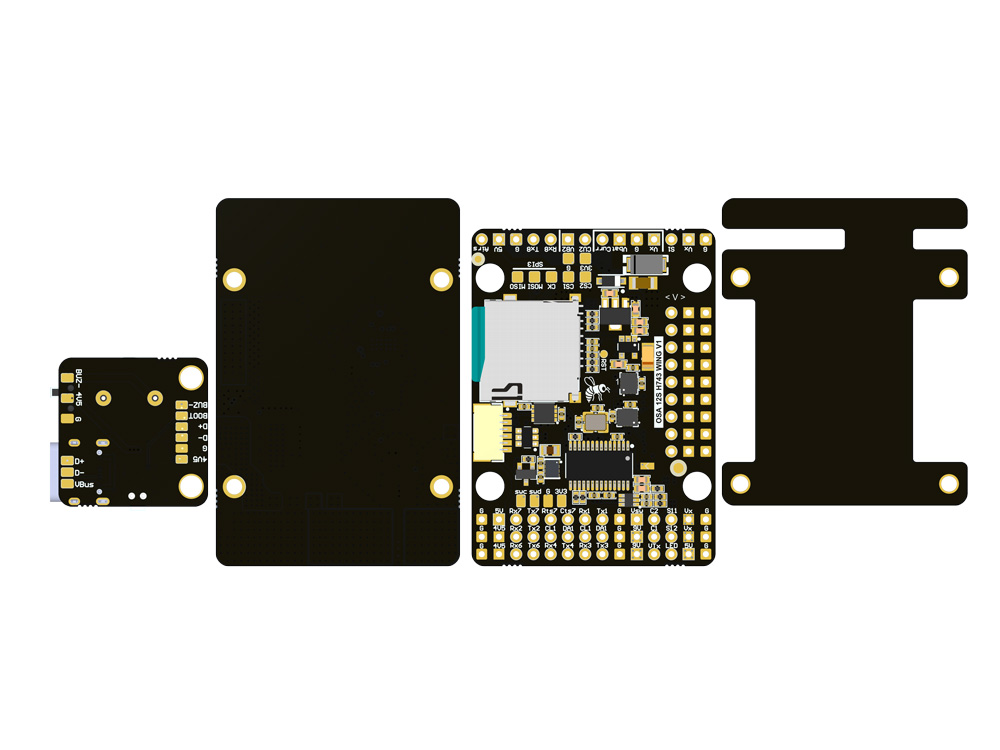

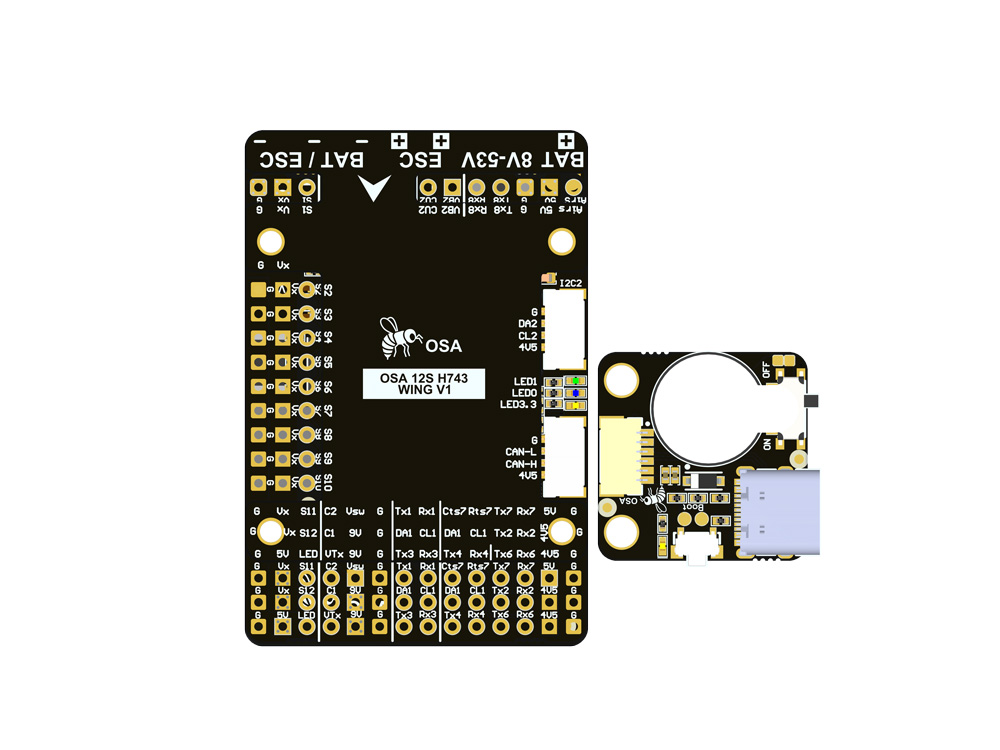

Польотний контролер OSA 12S H743 WING V1
Опис польотного контролера
- MCU: STM32H743VIT6, 480MHz, 1MB RAM, 2MB Flash
- Вхідна напруга: 3S-12S (8B-53В)
- BEC: 5В/2A; 9В або 12В /2A (за домовленістю можлива інша напруга) (9В – переналаштовується на 12В за допомогою перемички); 3,3В/0,2A; 4,5В/1A
- Гіроскопи x2: ICM42688P + ICM42688P
- Барометр: DPS310
- OSD: AT7456E
- Blackbox: MicroSD card
- PWM x13: S1-S12, LED (PWM, DShot)
- CAN: Підтримується (C_H, C_L) (Роз’єм JST-GH-4P)
- C1, C2: Camera 1, Camera 2 – аналоговий відеосигнал з камер (C1 – Default )
- VTX: Аналоговий відеосигнал на відепередавач (VTx)
- UARTs x 7: UART1 (Rx1, Tx1); UART2 (Rx2, Tx2); UART3 (Rx3, Tx3); UART4 (Rx4, Tx4);UART6 (Rx6, Tx6); UART7 (Rx7, Tx7); UART8 (Rx8, Tx8)
- SPI3 x1: Підтримується (MISO, MOSI, CK, CS1, CS2 )
- I2C x2: Підтримується (DA1, CL1; DA2, CL2 (Роз’єм JST-GH-4P))
- АЦП x6: VBAT (1K:18K), Current, RSSI, Analog AirSpeed (10K:10K), Vbat2 (1K:20K), Cur2 (0 – 3,3В)
- PIN IO1 (Vsw): Відключення/ включення напруги 9В/12В або 5В (в залежності від опції налаштування), максимум 1,5А навантаження
- PIN IO2 (CAMERA SWITCH): Перемикання подвійної камери (C1 або C2)
- Прошивки: MATEKH743
- Buzzer: Підтримується (BZ-)
Опис BEC Vx
- Вхідна напруга: 3S-12S (8B-53В)
- Датчик струму: 90A безперервно, до 220A пікове навантаження
- BEC: 5 В (за замовчуванням), 7,2В або 12В налаштування через джампер
- Допустимий тривалий струм: 8 А, піковий — до 10 А
Опис плати USB
- Підключення: USB Type-C
- Зумер (пасивний buzzer)
Розміри
- Розмір: 54мм x 36мм x 13 mm
- Монтажні отвори: 30,5мм х 30,5мм (Ø4,2мм отвори)
